耐磨陶瓷衬板在球磨机上的应用

        在球磨机中使用耐磨陶瓷衬板是许多高品质物料研磨工艺的新要求，相比于普通球磨机，使用耐磨陶瓷衬板的球磨机最大的特色是球磨机筒体安装抗冲击耐磨陶瓷衬板，配合陶瓷球使用，研磨精细度高，金属杂质少，不但提高了设备使用寿命和物料纯度，还扩大了应用范围，从高纯二氧化硅到氧化铝、氧化锆特种陶瓷，从医药到釉料，它都可以在各种中碎、细碎、超细碎作业中提供研磨功能。




        球磨机陶瓷耐磨衬板包括球磨机直板、陶瓷护板和螺栓三个部分，这种设计结构简单，安装便捷，便于后期维护。其中球磨机直板为矩形钝板，陶瓷护板为与球磨机直板形状相同的陶瓷板材，球磨机直板和陶瓷护板的上侧和下侧对应位置分别设有螺孔，球磨机直板和陶瓷护板以螺栓连接，螺栓的头部位于陶瓷护板一侧，螺栓的螺杆与螺母配合端位于球磨机直板外侧壁上，该种球磨机耐磨陶瓷衬板在球磨机直板内壁安装有相同的陶瓷护板，陶瓷护板螺栓固定在球磨机直板上。

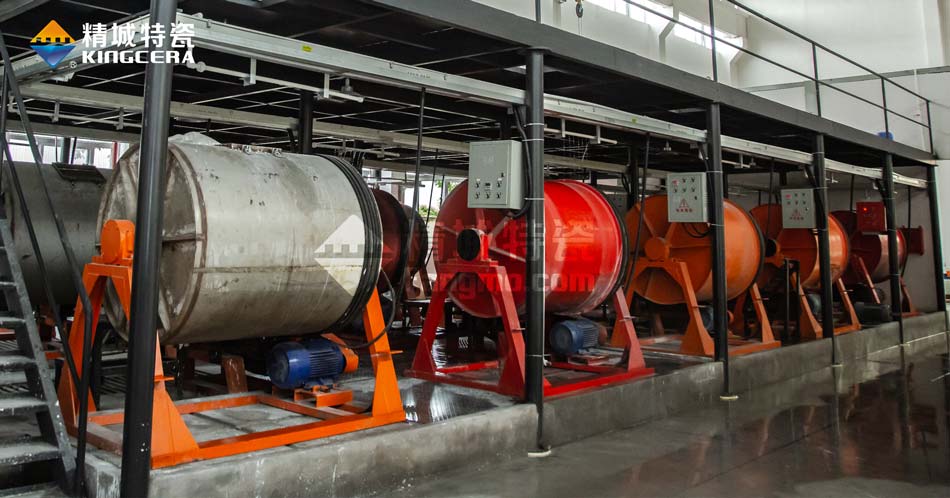

        球磨机一般为卧式筒形旋转装置，由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内部装有不同规格的研磨球，筒体转动产生离心力将磨球带到一定高度后落下，对物料产生冲击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有陶瓷研磨球，将物料进一步研磨。粉状物通过卸料板排出，完成粉磨作业。

        整个研磨过程，磨球会对仓内衬板产生巨大的冲击力和摩擦力，物料破损过程中，锋利的边缘以及不规则的形状也会对衬板造成严重磨损，在这种工作环境下，普通耐磨衬板很快就会被磨穿，而采用抗冲击耐磨陶瓷衬板，就能起到更好的防护用，减少设备磨损，从而延长磨机使用寿命，降低生产成本，提高企业效益。
